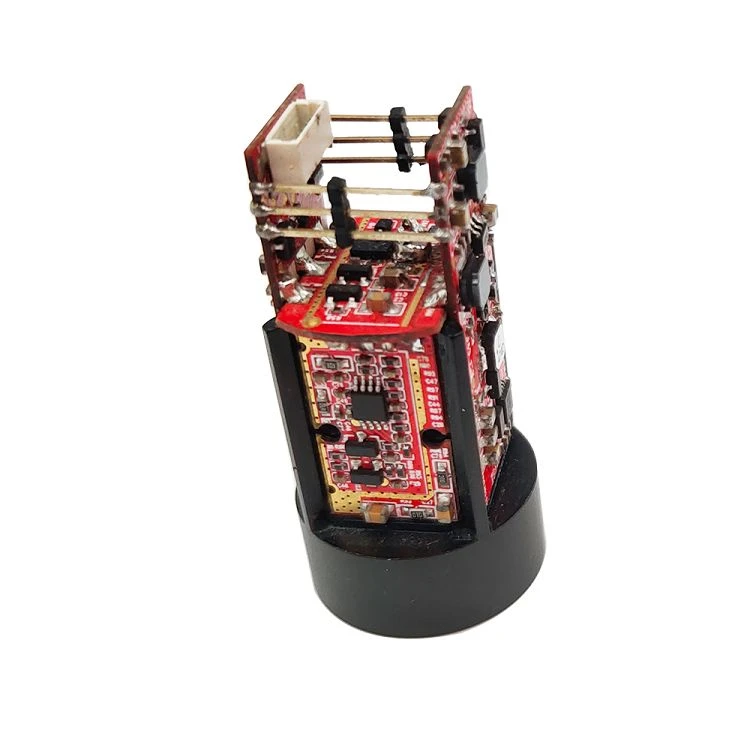

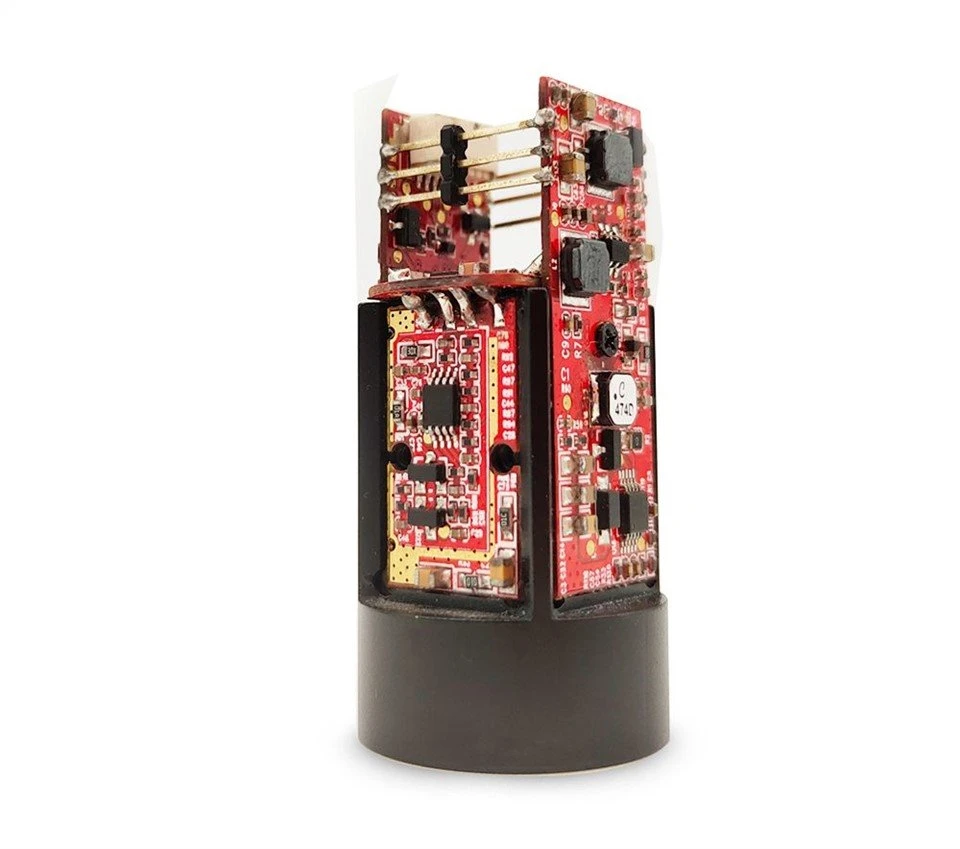

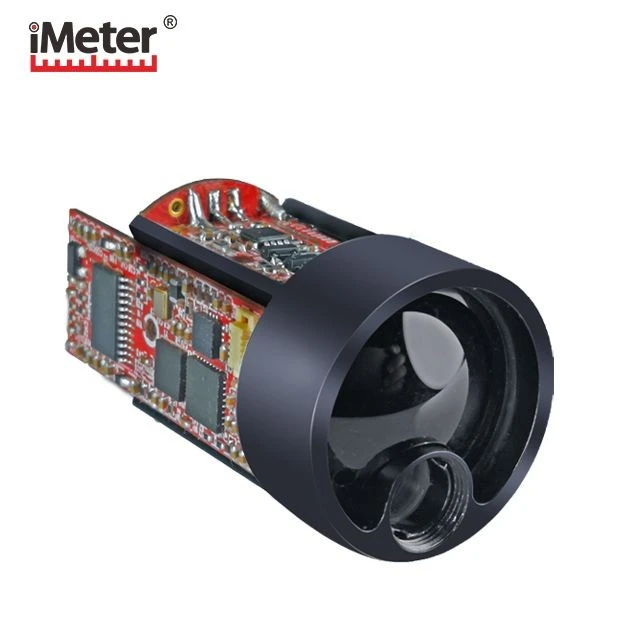

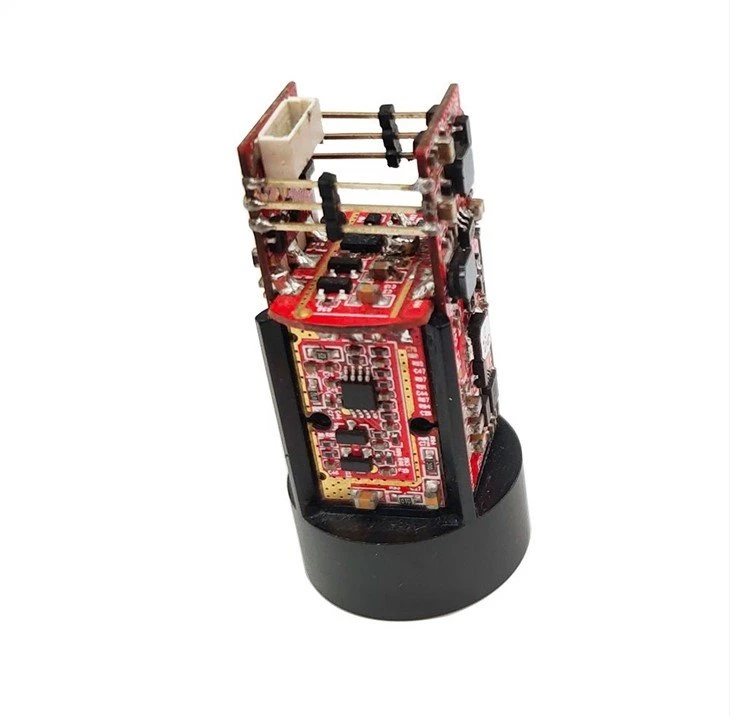

Modul oem rangefinder laser kecil
Keupayaan pelbagai produk yang ditakrifkan di bawah syarat-syarat berikut:
1) Sasaran pengukuran adalah dengan kereaktifan sederhana seperti dinding bangunan.
2) Objek yang diukur adalah menegak dengan arah pelepasan laser.
3) Keadaan cuaca cerah tetapi tidak cahaya matahari langsung.
Nota: Untuk mendapatkan ukuran yang lebih baik, disarankan untuk memasang produk pada tripod apabila anda menyasarkan objek jauh, supaya dapat mengurangkan kegelisahan mesin semasa mengukur.
Penunjuk teknikal | Parameter prestasi | Parameter prestasi |
D penunjuk teknikal fungsi | H/AH/V fungsi penunjuk teknikal | |
Medan permohonan | Drone/ Keselamatan/ Penyapu/ Pengesanan Trafik | Silinder tunggal/ silinder berganda |
aperture pelepasan | 6mm | 6mm |
Menerima aperture | 17mm(75%) | 17mm(75%) |
Julat pelbagai (bangunan) | 0.15m ~ 10 / 20 / 30 / 100 / 200m | 5m ~ 600 / 1200 / 1500 / 3000m |
Ketepatan yang merangkumi (bangunan) | ±3cm | <400m ±1m;="">400m ±0.4% |
Kekerapan ranging | 10KHz/ 50KHz / 100KHz | < 600m="" 10hz,="">600m 2HZ |
Jenis paparan | - | OLED/LCD |
Jenis laser | 905nm | 905nm |
Voltan bekalan | 3.3 ~ 5V | 3.3 ~ 5V |
Antara muka komunikasi | Standard sebagai TTL (adat lain dibuat) | Standard sebagai TTL (adat lain dibuat) |
Berat badan | kira-kira 20±1 | kira-kira 20±10 |
Paras kalis air | IP67 | IP67 |
Rintangan impak | 800G/ms (10 kali/s) | 800G/ms (10 kali/s) |

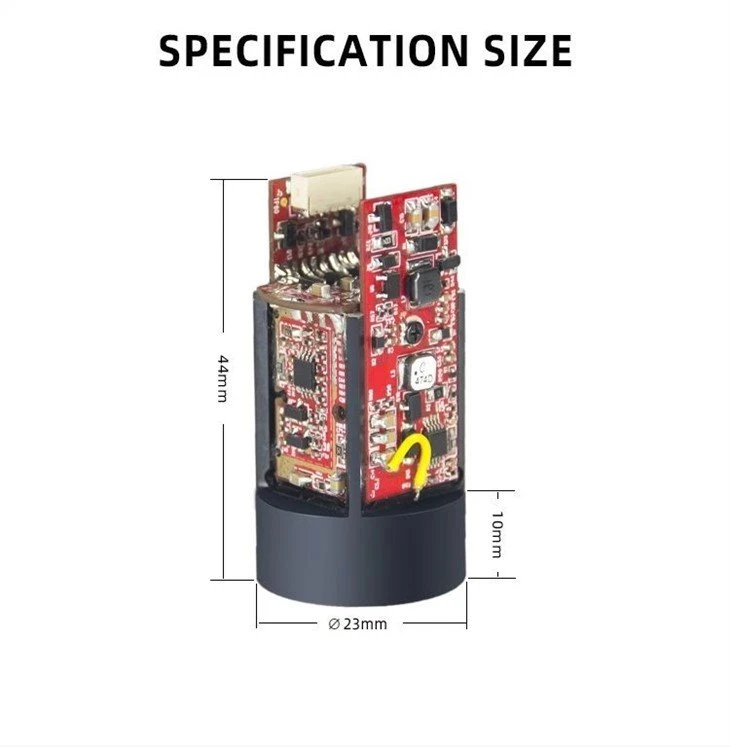

Saiz | ¢23 x44mm | ¢23 x44mm |
Suhu operasi | -20°C~50°C | -20°C~50°C |
Kadar Baud | 9600/ 115200/ 230400 (pilihan) | 9600/115200bps |
Sisa Kuasa | 0.8 w (standby), 1W (pengukuran) | 0.8w (standby), 1W (pengukuran) |

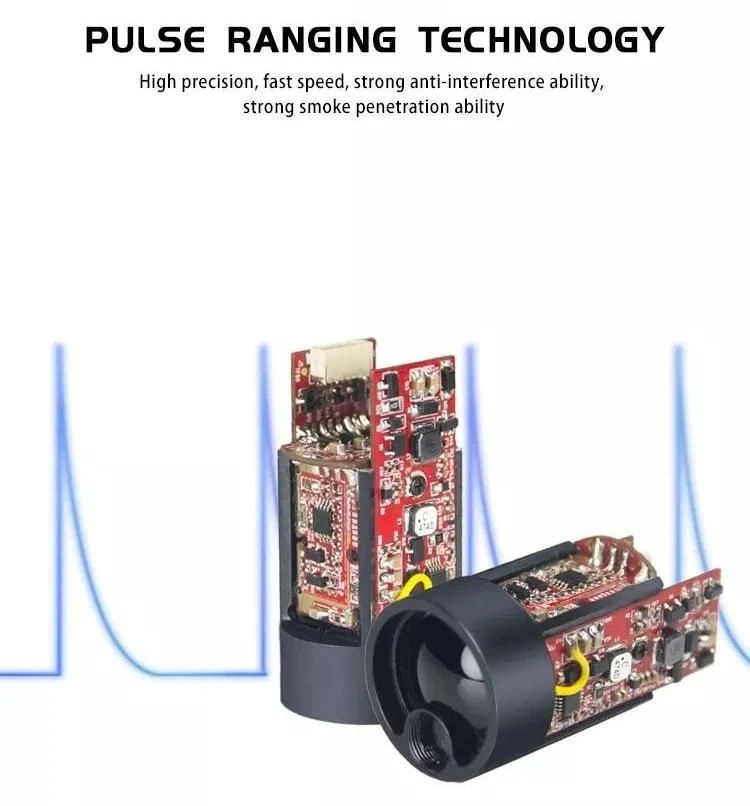

Modul antara dengan cepat dan tepat dapat memberikan pengukuran jarak untuk sistem kawalan utama;

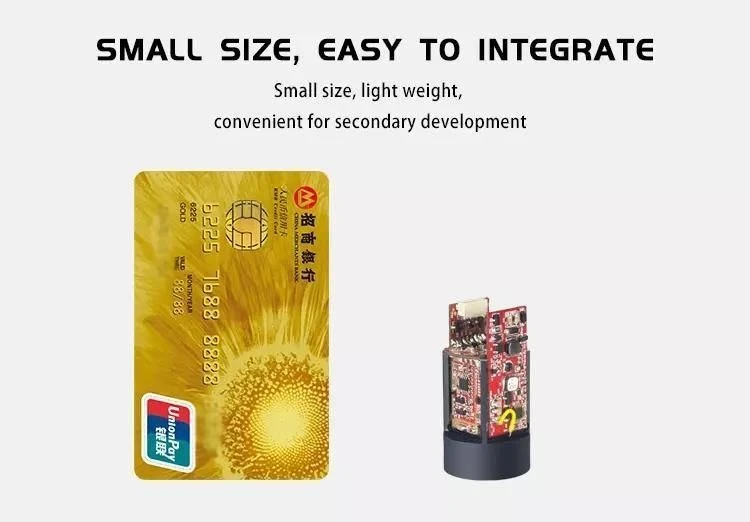

Modul ini menggunakan laser semikonduktor 905nm, resolusi antara adalah 0.1m. Ketepatan antara adalah 1m, dan julat pengukuran paling jauh ialah 2 km; dengan antara muka TTL (boleh berkomunikasi secara langsung dengan MCU), juga boleh berkomunikasi dengan port bersiri RS232 melalui penyesuai (memerlukan kabel pemindahan data); juga menyediakan perisian ujian komputer atas, arahan set protokol komunikasi, mudah untuk pembangunan menengah pelanggan, membina sistem pengukuran pelbagai sendiri; ia adalah integrasi yang tinggi, penggunaan kuasa yang rendah, sensor pelbagai berat ringan.

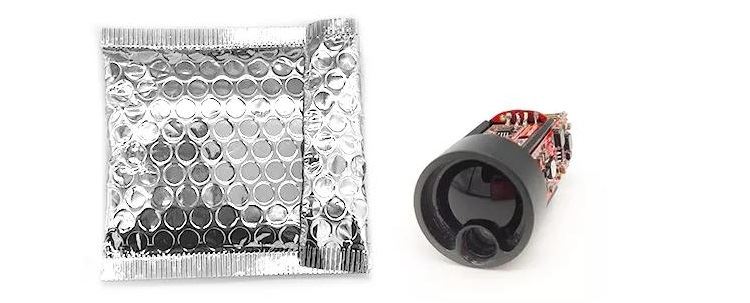

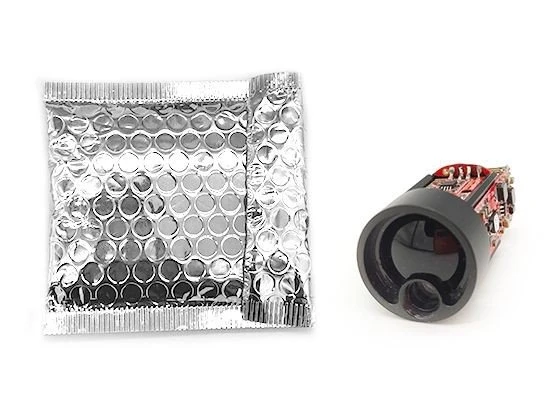

Mengenai Pembungkusan:
* Beg plastik anti-statik*1
* Sokong pembungkusan tersuai
* Jika anda perlu menghantar secara pukal, kami menyediakan kotak beralun mesra alam yang tahan kejutan.
Pertimbangan Pengukuran
Faktor-faktor yang mempengaruhi keupayaan yang terdiri
1) Mencerminkan sasaran: Secara amnya, semakin tinggi daya renungan Sasaran objek, semakin baik keupayaan yang terdiri. sebagai contoh, untuk objek reflektiviti Sasaran sederhana, julat pengukuran adalah 600M, dan ia boleh sehingga 800M untuk objek reflektif Sasaran tinggi, tetapi mungkin hanya 300M untuk reflektiviti Sasaran rendah. Keupayaan pelbagai objek lain boleh mendapat kesimpulan yang sama. ( Mungkin gagal mengukur sasaran yang hampir tidak dapat menciptakan refleksi yang tersebar, seperti permukaan air.)
2) Bentuk sasaran: Apabila sasaran terlalu kecil atau tidak sekata, keupayaan dan julat kelajuan yang sepadan akan berkurangan.
3) Sudut pengukuran: Keupayaan yang terdiri akan menjadi lebih baik jika objek yang diukur adalah menegak dengan arah pelepasan laser, semakin tinggi kelajuan tindak balas yang terdiri, Sebaliknya, keupayaan dan kelajuan tindak balas akan dikurangkan; Ada kemungkinan bahawa julat pengukuran tidak dapat memenuhi keupayaan yang ditentukan dalam manual di bawah beberapa keadaan yang melampau.
4) Faktor persekitaran: faktor persekitaran termasuk keamatan cahaya matahari, kepekatan wap air di udara dan zarah yang digantung, sisihan dari Sudut cahaya matahari, dan lain-lain (seperti hujan, kabus, salji, kabus, jerebu, dll.)
